 植筋拉拔抽样、实验及计算方式植筋拉拔抽样、实验、抗拉力计算方式。

        植筋拉拔抽样、实验及计算方式植筋拉拔抽样、实验、抗拉力计算方式。


        一、实验抽样根据:


        根据JGJ145-2004《混凝土结构后锚固技术规程》附则A第二.2条要求所植钢筋应按同规格型号、同样、基本一致位置构成一个工程验收资料,提取总数按每次数量的1‰测算,且不少于3 根。


       二、取样方法:


      1、植筋孔深层要求


       10d:主筋、拉结筋、梁筋等非关键承受力钢筋,钢筋直徑一般在14下列。 15~18d:一般构造受力主筋,直徑16~28。20~22d:尤其关键的位置,或是悬挑构造。

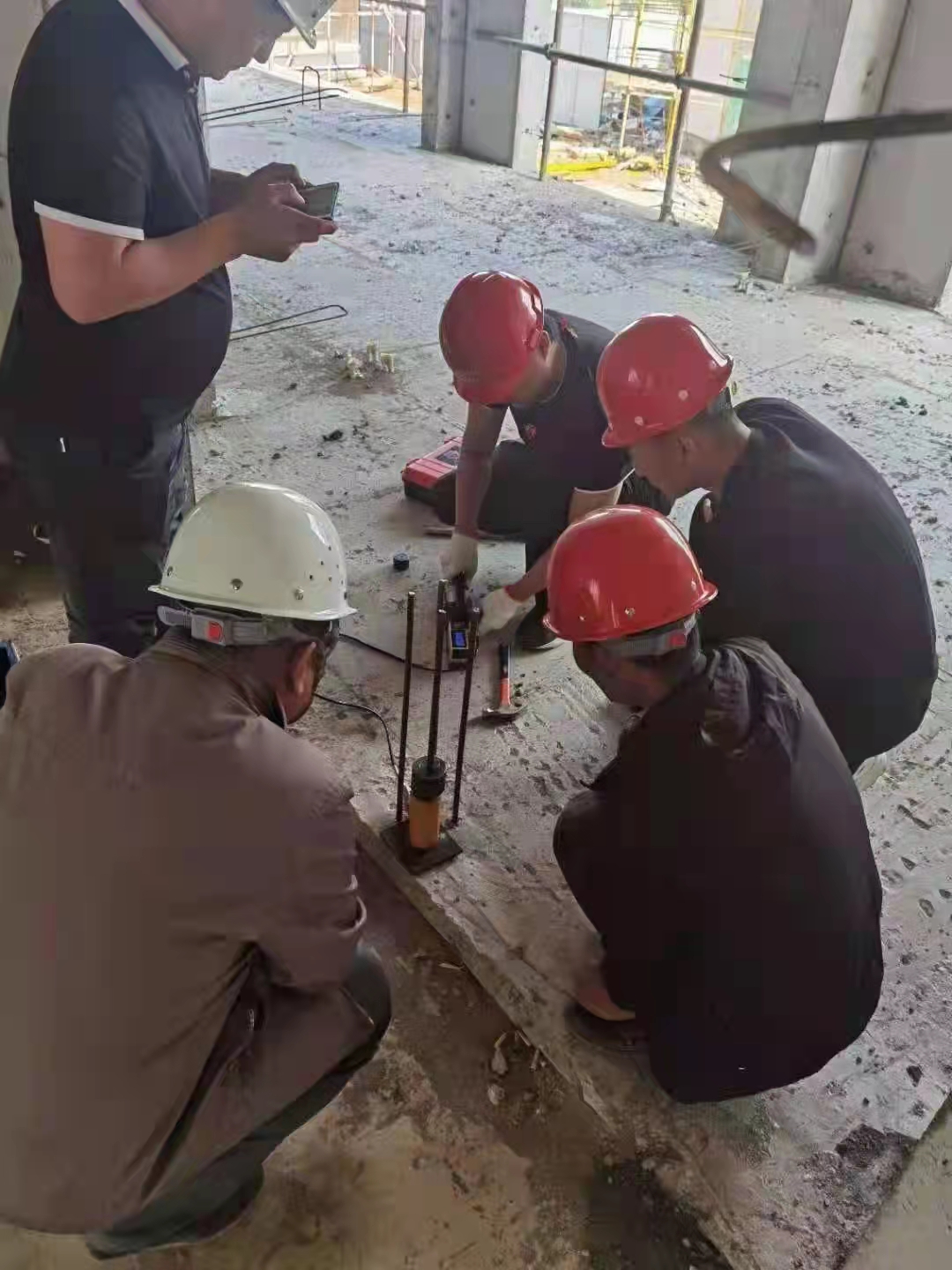

       2、一般植筋三天后,可选用拉力计(液压千斤顶)对所植钢筋开展拉拔实验载入方法见下图。


        三、实验抗拉力测算:


       最先要了解钢筋的型号HPB235 或HRB 335直徑的平方米*3.14/4*型号/1000得到抗拉强度再乘于0.9結果便是你必须的抗拉值比如 6*6*3.14/4*235/1000*0.9=5.97MPa砌体结构钢筋锚固钢筋拉拔实验规定GB50203-2011 砌体结构建筑施工品质施工验收规范9.2.3 砌体与承重梁、柱、梁的联接钢筋,当选用有机化学植筋的接口方式时,应开展实体线检验。钢筋锚固钢筋拉拔实验的轴径受拉非破坏承载能力检测值应是6.5kN。


         抽样检验钢筋在检测值功效下应板材无缝隙、钢筋无载荷宏观经济裂损状况;持荷1mim期内载荷值减少不超5,。工程验收资料工程验收可按本标准表B.0.1根据一切正常检测一次、二次取样判断。填充墙砌体植筋钢筋锚固力检验纪录可按本标准表C.0.1填好。


         钢筋拉拔试验指标值钢筋拉拔试验指标值


        1、最先要了解钢筋的型号Q235 或345直徑的平方米*3.14/4*型号/1000得到抗拉强度再乘于0.9結果便是你必须的抗拉值比如 6*6*3.14/4*235/1000*0.9=5.97MPs


        2、新标准要求,二级钢的抗压强度设计方案值是300N/mm2,并不是310N/mm2,一根直徑22的钢筋总面积是380mm2,那麼钢筋植筋拉拔设计方案值便是300x380=114000N,即114k高清n,


        3、架构砌体墙体拉结筋。如今不倡导后植筋钢筋锚固墙体拉结筋,(应优先选择选用预埋件法,多种多样方式)后植筋钢筋锚固墙体拉结筋工程验收时一般不查验,仅仅当场工程施工时工程监理对植筋开展查验,查打孔深层(超过80mm)钢筋锚固胶是不是达标、到期,当场拉拔抗拉力是不是符合规定(抗拉力超过6.8),外型有没有松脱,植筋顶端有没有受损的


       4、植筋拉拔达标规范;


       a、一般植筋三天后,可选用拉力计(液压千斤顶)对所植钢筋开展拉拔实验载入方法见下面的图。为降低液压千斤顶对锚板周边混泥土的管束,下要糟钢或支撑架空架,支撑点间距?max(3d,60mm)。随后均速载入2~3分钟(或选用等级分类载入),直到破坏。破坏方式分成钢筋破坏(钢筋扯断)、胶筋横截面破坏(钢筋沿耐候胶、钢筋页面拔出来)、混和破坏(上端混泥土圆锥体破坏,下边沿耐候胶、混泥土页面拔出来)3种。构造预制构件植筋,破坏方式宜操纵为钢筋扯断。


       b、作为非破坏性检测时,较大 载入值可用为0.95Asfyk。


       c、抽样检验总数可按每个钢筋植筋总数的0.1%明确,但不可低于3根。


      我们是建筑检测设计材料施工一条龙服务型企业,自有结构设计事务所,设计团队拥有国家一级结构设计师结构资质,可设计院盖章(有需求),出计算书,出蓝图。
